【科技】认知:5G的超高下载速率是怎么做到的?

时间:2019-04-18     作者:普洱IT网【转载】   来自:无线深海   阅读


普洱IT网,您身边的IT小顾问!


5G eMBB实现之『道』


增强型移动宽带(eMBB),是现阶段5G最重要的发展方向,也是我们看得见摸得着的未来。


在5G基站下,国际电联的愿景是单小区可达20Gbps的速率。而在巴塞展上,国内的5G先锋中兴通讯曾经演示过惊人50Gbps峰值下载速率!

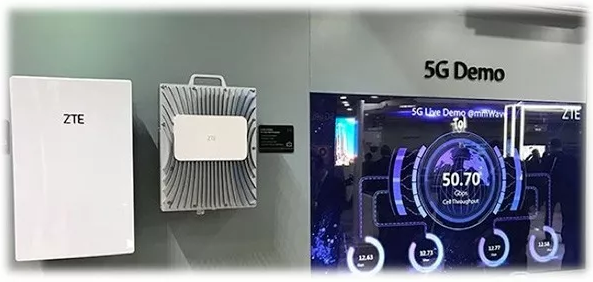

中兴通讯的5G演示


在这一切的背后,到底是何方神圣,能拥有如此大的能量?


这就要从“道”和“术”两方面来理解。“道”可认为是提供支撑的理论基础,“术”就是在此之上的实现方法。


两千五百年前,中国伟大的思想家老子曾说过:“道生一,一生二,二生万物”。那么到底什么是道呢?老子又说:“道可道,非常道”。


老子说得没错,但尽管“道”难以说清,还是有人为此孜孜不倦。70年前,美国的克劳德•香农发表了一篇划时代的论文《通信的数学理论》,从而成为了无线通信理论的奠基人,“道”终于“可道”了。



帅气的祖师爷香农


香农公式,精确地描述了决定通信系统容量的几个因素和它们之间的关系。作为移动通信之“道”,2G,3G,4G要遵从,5G照样不例外。

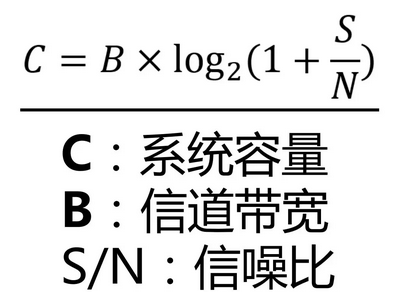

香农公式


这个公式看起来非常的“狰狞可怕”,我们如果能鼓起勇气硬着头皮看一遍的话,就会发现,系统容量和信道带宽成正比,就是说,信道带宽越大,系统容量就越大!容量大了,不就是上网速度快了么?


5G的设计者也是这么想的:大幅提升网络速率,增加信道带宽是第一要务。那么,就从4G的20M带宽提升到100M,甚至400M吧!


可是常用的频段都让2G/3G/4G给占了,连WiFi也占了一大段,留给5G的已经不多。巧妇也难为无米之炊,这可怎么办呢?




5G 毫米波的引入


于是,5G将眼光投向一片新的处女地。这里的带宽资源不但丰富,而且大部分都空闲着,正好为5G施展拳脚所用,真是一片流着蜜与奶的好地方。

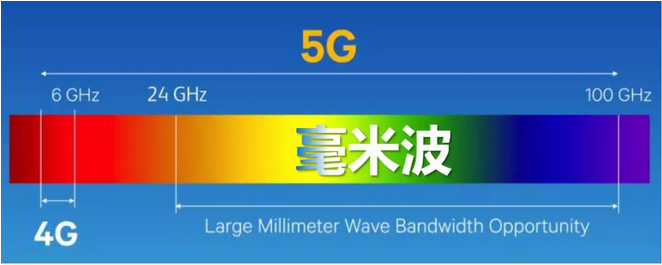

5G毫米波候选频谱


而这片处女地就是“毫米波”,又叫5G高频,一般指频率在30GHz到300GHz这段范围内的频谱,相对于传统的Sub6G来说频率要高得多,频率越高,波长越短。

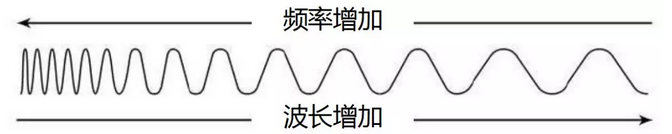

频率越高,波长越短


根据电磁波的“波长λ=光速C ÷ 频率f”这个公式可以得出,该段频谱的波长在1毫米到10毫米之间,因此得名“毫米波”,又叫mmWave,实际5G所用的毫米波下限是24GHz。


下图是5G毫米波的候选频段,可以看出,相比于拥挤的Sub6G频谱(2G/3G/4G/WiFi都在这一段狭窄的范围内),毫米波的频谱资源简直是太丰富了!就这还只是毫米波频段的一小部分而已。

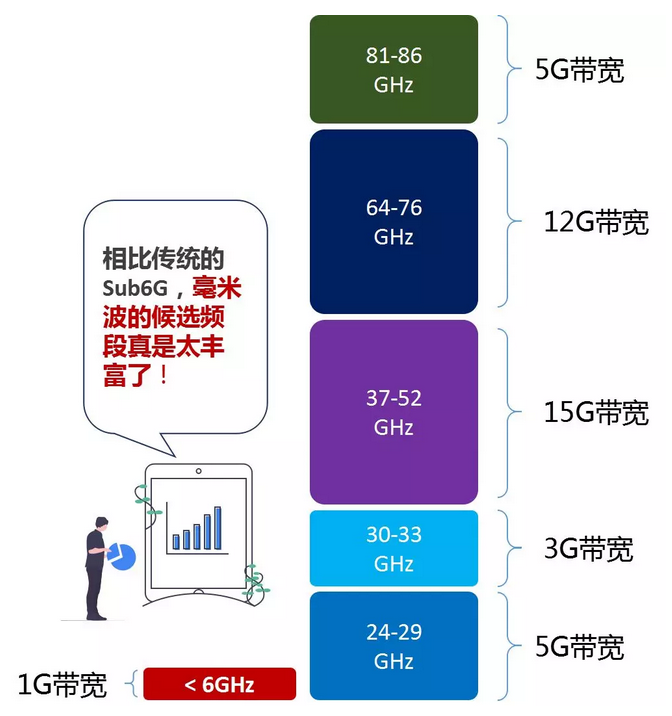

5G毫米波的带宽极为丰沛

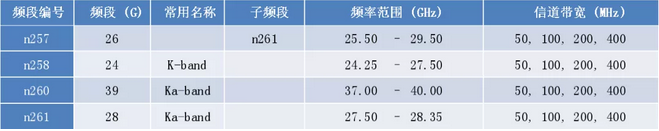

目前标准确定的5G毫米波频谱叫FR2 (Frequency Range 2),而集中在24GHz到29GHz这5G带宽,也基本上可以满足5G初始部署阶段的需求了。



标准化的5G毫米波频谱


那既然毫米波的资源这么丰富,为什么现在2G/3G/4G都非要挤在低频Sub6G不可,甚至5G也首先在Sub6G来部署呢?




毫米波的致命弱点


这是因为毫米波有致命的弱点:覆盖差


电磁波的在空气中的传播有个特点,就是频率越高,损耗越快,绕射,穿透能力越差。典型的损耗分类有下面这几种:


1. 自由空间路径损耗:由于信号能量在自由空间的扩散,在传播了一定距离后,信号能量会发生衰减,功率损耗量和频率的平方成反比。举例来说,也就是频率增大3倍,损耗就会增加9倍!

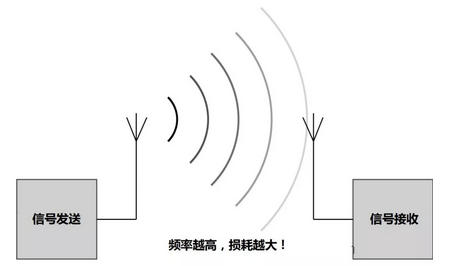

频率越高,自由空间损耗越大


2. 绕射损耗:电磁波传播过程中由障碍物引起的附加传播损耗。频率越高,绕射能力越差,绕射损耗越高。

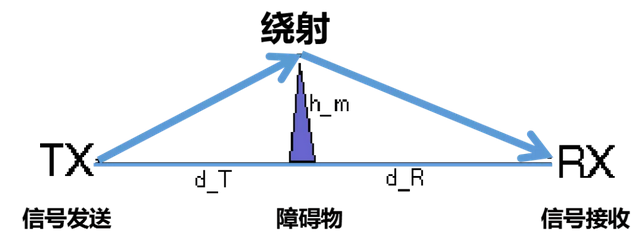

频率越高,绕射损耗越大


3. 穿透损耗:电磁波传播过程中,穿透建筑,花草树木等障碍物产生的损耗。频率越高,穿透能力越差,穿透损耗越高。

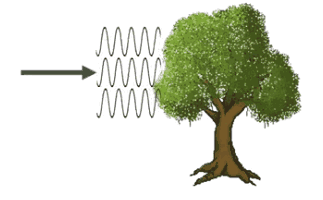

频率越高,穿透损耗越大(穿透树木)

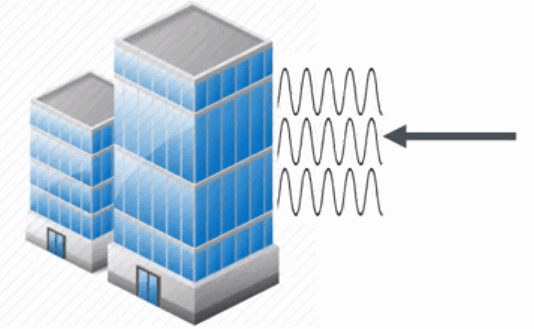

频率越高,穿透损耗越大(穿透建筑)

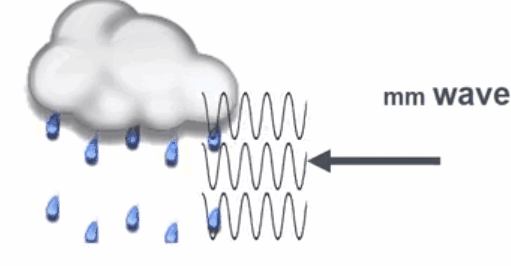

4. 雨衰损耗:电磁波信号因大气中的雨、雪、冰的吸收,散射等现象导致信号减弱的现象。通常频率越高,衰减越大。



5G毫米波受天气的影响非常严重


信号在空间中的传播是上述几种衰减方式的总和。如果用低频2.6GHz和高频28GHz进行对比,在信号传播路径相同的情况下,经历的衰减如下图所示。

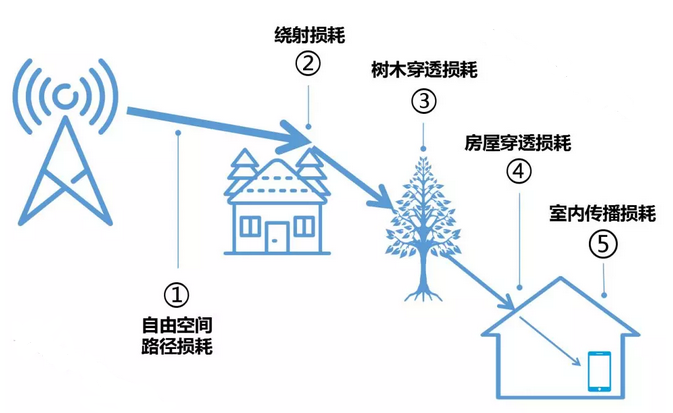

5G毫米波经历的层层损耗


毫米波28GHz由于频率高,每一步经历的衰减都要比2.6GHz多得多:


① 自由空间损耗:多20dB;


② 绕射损耗:多10dB;


③ 树木穿透损耗:多8dB;


④ 房屋穿透损耗:多14dB;


⑤ 室内传播损耗:多5dB。


把这些值加起来,可以得出:同样的发射功率,经历同样的传播路径,最终用户收到28GHz的信号是2.6GHz信号强度的百万分之一!

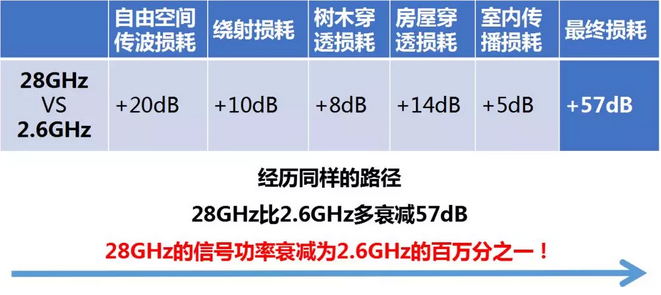

和2.6GHz相比,毫米波的传播损耗非常大


毫米波的覆盖这么差,看来这片“流着奶与蜜的处女地”确实不是那么好开发。但其大带宽高速率的诱惑是无法抗拒的,因此在使用中就必须扬长避短。




5G 毫米波的部署之『术』


首先,怎么“扬长”呢?


最重要的方式就是:波束赋形


一般情况下,天线单元使用半个波长效率最高,因此电磁波的波长越短,所需要的发射和接收天线单元也就越小。



频率越高,电磁波的波长越短,所需要的发射和接收天线单元也就越小


而毫米波的特点正是波长短,所以天线的尺寸可以很小,在同样的面积下可以容纳更多的天线。通过调整天线阵列的基本单元的参数,使得某些角度的信号获得增强干涉,而另一些角度的信号获得抵消干涉,从而使信号在特定的方向上增强,这就是波束赋形。

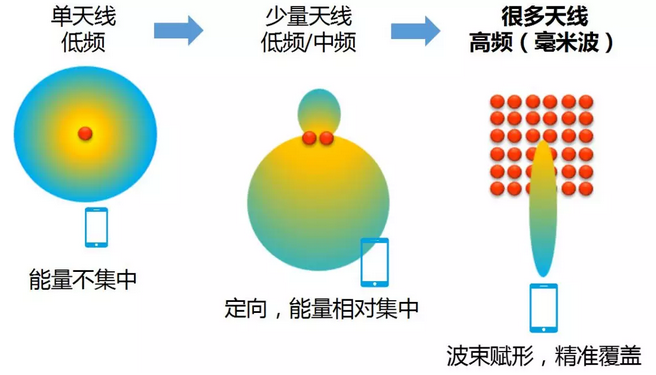

频率越高,天线数量越多,赋形效果越好


波束赋形能力取决于天线单元的个数,个数越多,波束越窄,越能波束集中能量对准用户,提升覆盖规避干扰,赋形效果也就越好。


下图中的5G毫米波设备含有256个天线单元,每64个为一组,通过波束赋形来生成窄波束,因此该设备一共能提供4个波束来进行高速服务。这种实现方式是目前毫米波设备的主流。

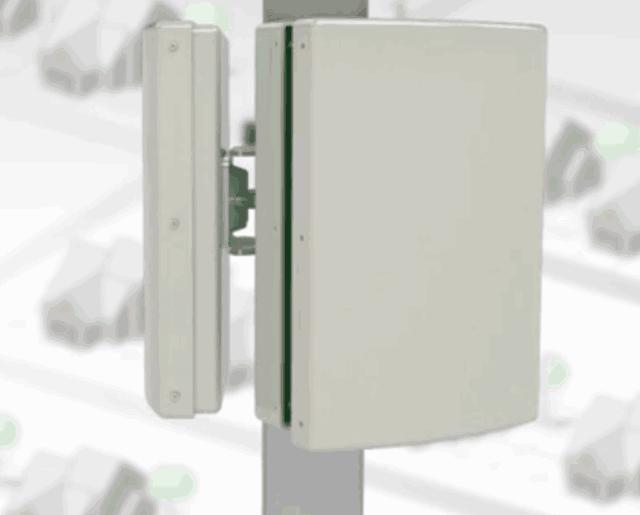

真实的5G毫米波设备


有了波束赋形的加持,毫米波的一个个窄波束可以集中能量,精确对准并跟踪用户移动,带来更好的用户体验并降低干扰。

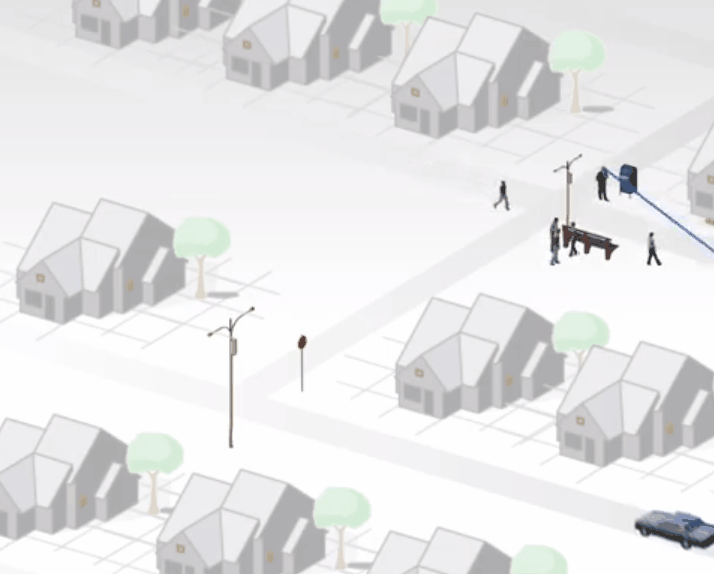

波束赋形在工作


下面再说下5G毫米波是怎么“避短”的。


1. 微站超密组网


首先,宏覆盖就别想了,要宏覆盖找低频去。咱毫米波就安心做微站和室内站,覆盖热点区域和室内就好,毕竟这些地方人多,流量需求大,更需要5G。

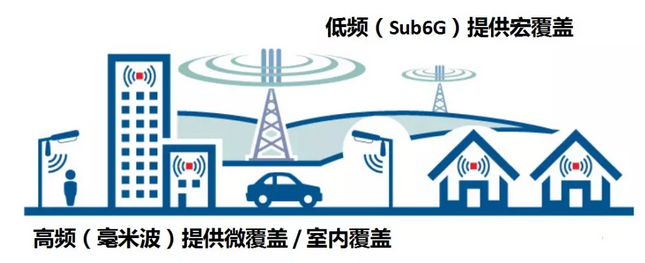

毫米波更适用于微站覆盖


如果有区域的流量需求持续升高,从热点变成了沸点,甚至到达了爆点,毫米波的覆盖距离虽然近,但可以布地密一点,再密一点,成为超密组网。

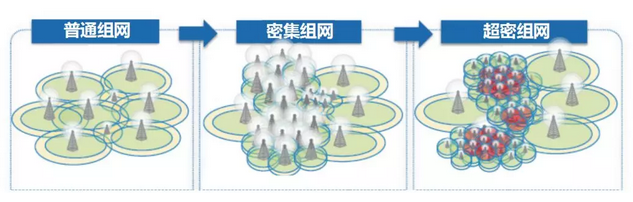

5G毫米波超密组网



2. 高低频宏微协同组网


为了弥补毫米波的覆盖问题,还可以和低频Sub6G协同组网,同时使用两个频段,低频负责控制面,高频负责用户面,这样既可以进行无感知的小区切换,还能享用高频带来的极致速率。

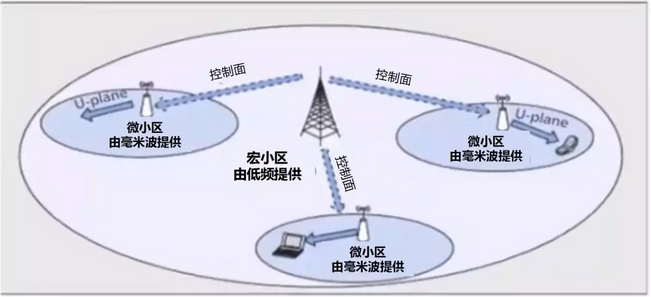

5G高低频宏微协同组网


总的来说,毫米波是5G实现eMBB业务的杀手锏。虽然仍有诸多缺点,但其优点足够突出,而这些缺点也都是可以用各种各样的技术方案进行弥补。


而在充满未知的将来,毫米波又究竟能给我们带来多大的惊喜,就让时间来告诉我们这个答案吧。
